巴彦隧道注浆管计算书概述
隧道巴彦注浆管计算书是隧道与地下工程施工中的关键性技术文件，它系统性地阐述了巴彦注浆管在特定工程条件下的选型、布置、注浆参数及用量计算过程。其核心目的是通过科学的理论计算与工程经验相结合，确保注浆加固或堵水效果达到设计要求，同时实现材料的经济性与施工的可行性。一份严谨的计算书是指导现场施工、控制工程质量和成本的重要依据。
主要特点
专业性：紧密结合岩土力学、流体力学及材料学原理，计算过程需符合相关设计规范与标准。
针对性：必须依据具体工程的地质勘察报告、隧道断面尺寸、埋深、地下水状况等特定条件进行编制，无一概而论之方案。
系统性：内容涵盖从初始参数确定、理论公式选用到最终用量汇总的全流程，各环节逻辑紧密相连。
指导性：计算结果直接转化为施工图纸中的布管间距、孔深、注浆压力与浆液配比等可执行参数。
核心用途
巴彦隧道注浆管计算书主要服务于以下工程场景：
超前支护：在软弱破碎围岩段，通过计算确定巴彦超前小导管或管棚的规格、环向间距及外插角，以形成预支护体系。
径向加固：对隧道开挖后的周边围岩进行注浆加固，计算书用于确定系统锚杆或专用巴彦注浆钢花管的参数，提高围岩自稳能力。
渗漏水治理：针对隧道衬砌后出现的渗漏点，计算书指导巴彦注浆管埋设深度、注浆扩散半径及注浆量，实现有效堵水。
沉降控制：在隧道下穿既有建构筑物时，通过计算优化注浆参数，主动控制地层变形，保护环境安全。
关键计算内容与规格考量
一份完整的计算书通常包含以下核心计算模块，其中注浆管本身的规格是基础输入参数：
1. 注浆管规格参数选定
需根据工程目的（如渗透注浆、劈裂注浆）和地质条件，初步选定注浆管的类型、材质、直径、壁厚、长度及出浆孔布置方式。常见参考规格如下表所示：
| 用途分类 | 常见材质 | 外径范围 (mm) | 壁厚范围 (mm) | 备注 |
|---|---|---|---|---|

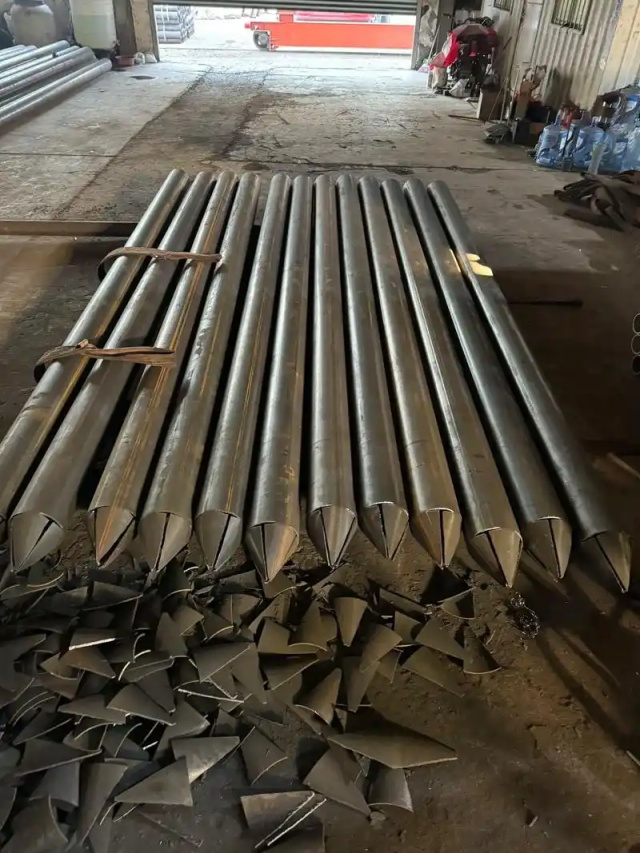

| 超前巴彦小导管 | 热轧无缝钢管 | 42 - 60 | 3.5 - 5.0 | 前端制成锥形，管身钻设溢浆孔 |
| 系统加固锚杆/管 | 焊接钢管、无缝钢管 | 25 - 32 | 2.5 - 3.5 | 常作为注浆锚杆使用，全长或局部设出浆孔 |
| 深孔径向注浆 | 地质钻杆、套管 | 50 - 89 | 4.0 - 6.0 | 强度要求高，需连接钻进 |
2. 注浆扩散半径计算
这是确定注浆孔间距的基础。通常采用基于渗透理论的马格公式或其他经验公式进行计算，主要变量包括地层渗透系数、浆液粘度、注浆压力与注浆时间。
3. 单孔注浆量估算
单孔注浆量（Q）可通过公式 Q = π * R² * L * n * α 进行估算。其中：
R：浆液扩散半径（m）
L：注浆段长度（m）
n：地层孔隙率或裂隙率
α：浆液充填系数，根据试验或经验取值
4. 总注浆管数量与注浆材料用量
根据隧道加固范围、注浆管环向与纵向间距，计算所需注浆管总延米数。结合单孔注浆量和总孔数，汇总计算出水泥、水玻璃等主要注浆材料的理论用量，并考虑一定的施工损耗系数。
5. 注浆压力设定
计算书需提供注浆压力的容许范围。初始压力根据静水压力和管路阻力确定，终压需小于上覆地层自重压力与结构物承受能力，防止劈裂破坏或抬升变形。
编制注意事项
编制巴彦隧道注浆管计算书时，应特别注意：计算模型和公式的适用条件需与现场地质条件匹配；所有参数应有明确的来源（地勘报告、试验数据或规范推荐值）；计算过程应清晰、可追溯；最终结果应给出明确的施工参数建议范围，并强调在施工中需根据现场注浆试验和监测数据进行动态调整与优化。
